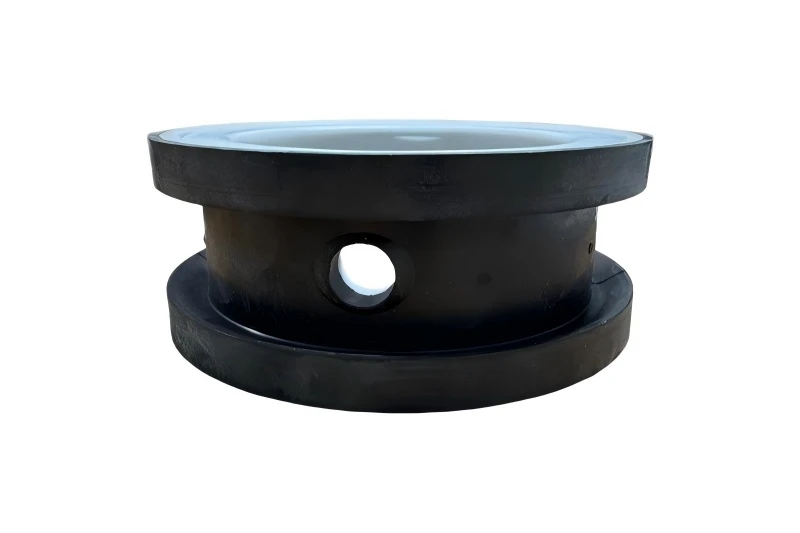

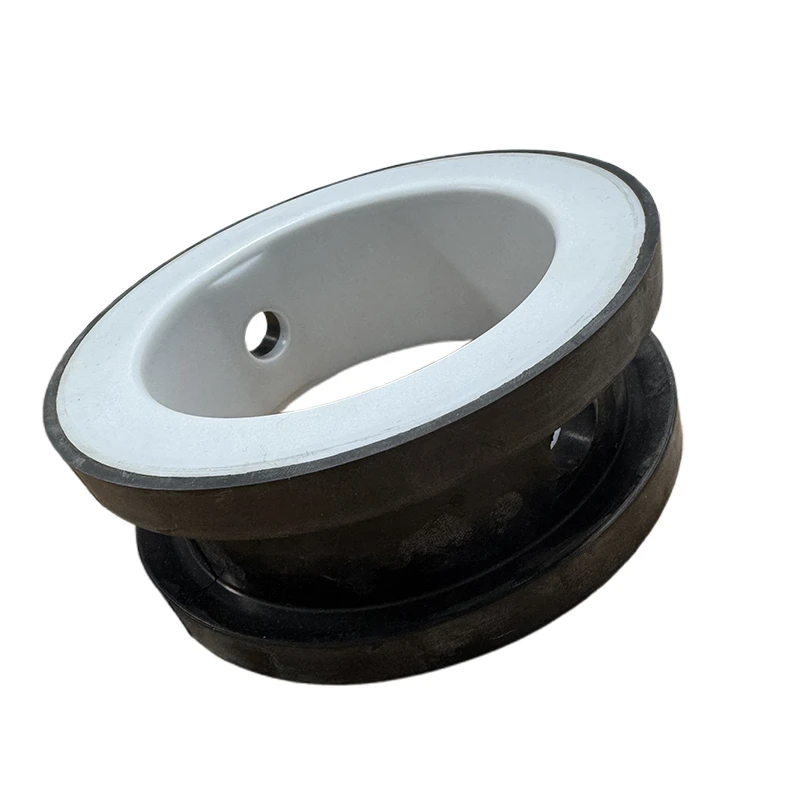

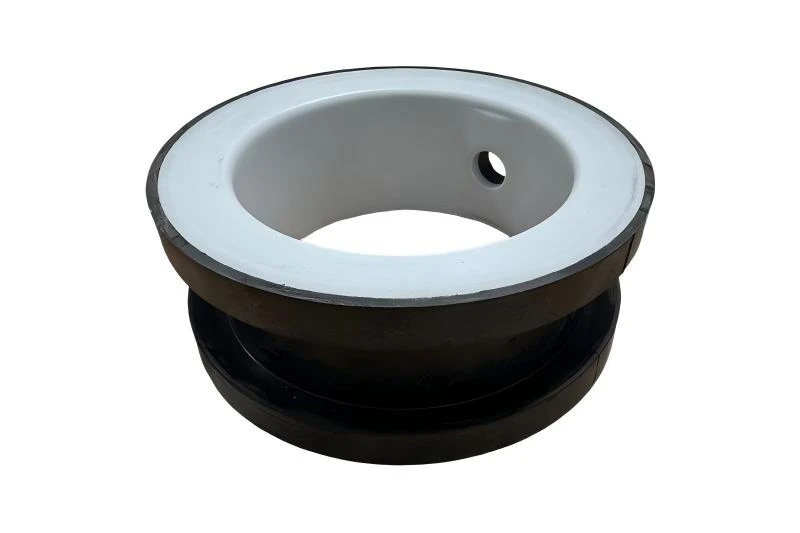

Kapalak klapan Viton o'rindig'ining texnik xususiyatlari
| Element | Spetsifikatsiya |
|---|---|
| Mahsulot turi | Kelebek vana o'rindig'i |
| Material | Viton / FKM |
| Qattiqlik | Moslashtirilgan Shore A |
| Valf hajmi | Moslashtirilgan |
| O'rindiq profili | Moslashtirilgan |
| Ishlash harorati | Ilova-bog'liq |
| Moslashtirish | Chizma / Namuna asosida |
- Qo'llaniladigan valf turi: gofretli kapalak klapan, kelebek klapan, konsentrik yumshoq muhrlangan kelebek klapan
- Qo'llaniladigan bosim: PN10, PN16 sanoat quvur liniyasi standarti
- Material: 100% toza viton (FKM) floroelastomer
- Hajmi diapazoni: DN40 ~ DN600 (to'liq o'lchamli nostandart sozlashni qo'llab-quvvatlaydi)
- Ishchi muhit: neft, yuqori haroratli suv, bug ', organik erituvchi, kimyoviy muhit, sanoat oqava suvlari
- Ilova sohalari: neft, kimyo sanoati, elektr stantsiyasi, HVAC, farmatsevtika, oziq-ovqat mahsulotlarini qayta ishlash, mexanik uskunalar, kommunal muhandislik
Butterfly Valve Viton Seat Materialning ishlashi
Juda aniq o'lchamli bardoshlik va mukammal valf korpusi o'rnatilishi bilan ajralmas shakllangan moslashuvchan muhrlangan tuzilmaga ega bo'lgan bizning Viton kapalak klapan o'rindig'imiz pufak o'tkazmaydigan nol oqmasligi va uzoq muddatli mustahkam muhrlanishga erishish uchun uchta funktsional qatlamdan iborat:
- Ruxsat etilgan tashqi o'rnatish qatlami: Yuqori qattiqlikdagi Viton kauchuk tagligi, vana tanasi yivi bilan mahkam o'rnashgan, bo'shashishga qarshi, deformatsiyaga qarshi, barqaror o'rnatish, quvur liniyasi tebranishlarining uzoq muddatli ish muhitiga mos keladi.
- O'rta elastik plomba qatlami: Optimallashtirilgan elastik yoy tuzilishi, valf diskining yuzasiga yaqindan mos keladi, pufakchani o'tkazmaydigan muhrlanish effektini hosil qiladi, yig'ish xatolarini va uskunaning aşınmasını samarali qoplaydi, uzoq vaqt davomida nol oqishni saqlaydi.
- Ichki aşınmaya bardoshli ishchi qatlam: kam ishqalanish va qarishga qarshi formula, vana ochilishi va yopilishi paytida ishqalanish yo'qotilishini kamaytiradi, o'rtacha eroziyaga qarshi turadi, vana o'rindig'ining ishlash muddatini sezilarli darajada uzaytiradi.
Strukturaviy afzalliklar: sızdırmazlıkning barqaror ishlashini ta'minlaydigan, biriktiruvchi bo'shliqlarsiz bir qismli integratsiyalangan kalıplama. Vanalarni to'liq demontaj qilmasdan tezda joyida almashtirishni qo'llab-quvvatlang, bu esa texnik xizmat ko'rsatish vaqtini sezilarli darajada kamaytiradi. PN10/PN16 standart kapalak klapanlari va ko'pgina Evropa va Amerika valf markalari bilan to'liq mos keladi.
Maxsus kapalak vana o'rindiqlarini ishlab chiqarish
Mavjud vana moslashuvi
Mijozlar valf modeli, mavjud layneri yoki valfni yig'ish ma'lumotlarini taqdim etishlari mumkin, shuning uchun o'rindiq umumiy valf spetsifikatsiyasi emas, balki haqiqiy komponent atrofida ishlab chiqilishi mumkin.
Asboblarni ishlab chiqish
Yakuniy rezina profil va ishlab chiqarish talablari bilan belgilanadigan asbob konfiguratsiyasi bilan mijozning o'rindig'i geometriyasi uchun maxsus kalıplama asboblari ishlab chiqilishi mumkin.
Birinchi -Maqolani tekshirish
Dastlabki qoliplangan namunalar ishlab chiqarish spetsifikatsiyasi tasdiqlanishidan oldin tegishli valf komponentlari bilan tekshirilishi va yig'ilishi mumkin.
Takroriy ishlab chiqarish nazorati
Namuna va spetsifikatsiya tasdiqlangandan so'ng, takroriy buyurtmalar bo'yicha izchillikni saqlash uchun bir xil ishlab chiqarish ma'lumotnomasiga qarshi keyingi partiyalar ishlab chiqarilishi mumkin.
Butterfly Valve Viton O'rindiqni tekshirish
- O'lchovli tekshiruv
Tayyor o'rindiqlar tasdiqlangan o'lchamlarga, shu jumladan tanqidiy diametrlarga, qalinligi, milya teshiklari va profil qismlariga nisbatan tekshirilishi mumkin.
- Qattiqlik sinovi
Shore A qattiqligi etkazib beriladigan partiyalar orasidagi mustahkamlikni saqlash uchun belgilangan ishlab chiqarish talabiga nisbatan tekshiriladi.
- Kalıplanmış sirtni tekshirish
Tayyor o'rindiq yoriqlar, kesishlar, haddan tashqari chaqnash, to'liq bo'lmagan to'ldirish va sirt tartibsizliklari kabi ko'rinadigan qoliplash nuqsonlari uchun tekshiriladi.
- Spetsifikatsiya nazorati
Materialning spetsifikatsiyasi, qattiqligi, chizmani qayta ko'rib chiqish va boshqa tasdiqlangan ishlab chiqarish talablari takroriy ishlab chiqarish uchun yozilishi mumkin.
Kapalak klapan Viton o'rindig'ining mosligi
Diskni moslashtirish
O'rindiq profili valfning ishlashi paytida kerakli kontakt munosabatlarini saqlab turish uchun haqiqiy disk konfiguratsiyasiga muvofiq ishlab chiqariladi.
Valf tanasi mosligi
Tashqi o'rindiq geometriyasi ichki valf tanasi tuzilishiga mos keladi, bu esa o'rindiqni yig'ish paytida to'g'ri joylashtirish imkonini beradi.
Mil konfiguratsiyasi
Mil teshiklari va tegishli o'rindiq joylari universal teshikka tayanmasdan emas, balki valf ildizining tartibiga muvofiq ishlab chiqarilishi mumkin.
Series-Asosiy almashtirish
O'zgartirish buyurtmalari uchun ishlab chiqarishdan oldin to'g'ri o'rindiq spetsifikatsiyasini o'rnatish uchun valf modeli, mavjud o'rindiq, chizma yoki namunadan foydalanish mumkin.
Butterfly Valve Viton Seat ishlab chiqaruvchisi
Chaoyue sanoat muhrlash va valf ilovalari uchun kalıplanmış kauchuk komponentlarga e'tibor qaratadi, ishlab chiqarish imkoniyatlari Butterfly Valve O'rindiqlari va boshqa moslashtirilgan kauchuk qismlarni qamrab oladi.
- Kauchuk qolip ishlab chiqarish - vana o'rindiqlari, qoplamalar, qopqoqlar, qistirmalari va boshqa shakllangan kauchuk komponentlar uchun turli xil qolip talablarini qo'llab-quvvatlaydi.
- Muhandislik yordami - Mahsulotni ishlab chiqish strukturani tekshirish, qolipni ishlab chiqish, sinovdan oʻtkazish va muntazam ishlab chiqarishdan oldin namunani tasdiqlashni oʻz ichiga olishi mumkin.
- Ishlab chiqarish quvvati - Bir nechta buyurtmalar uchun izchil spetsifikatsiyalar talab qilinadigan ishlab chiqarish loyihalari va davom etayotgan ishlab chiqarish dasturlari uchun javob beradi.
- Xaridorga{0}}Maxsus ta'minot - Mahsulotni aniqlash, qadoqlash, hujjatlashtirish va buyurtmalarni qayta ishlash vana ishlab chiqaruvchilari va sanoat distribyutorlarining xarid talablariga muvofiq tartibga solinishi mumkin.
Chaoyue mahsulotning dastlabki ishlab chiqilishidan to takroriy yetkazib berishgacha bo'lgan ishlab chiqarish jarayonini maxsus kauchuk komponentlar ishlab chiqarish va uzoq-muddatli B2B yetkazib berishga qaratilgan.
TSS
Viton o'rindig'i va EPDM / NBR kelebek vana o'rindig'i o'rtasidagi farq nima?
EPDM o'rindiqlari suv va past haroratli muhitda ustunlik qiladi, NBR o'rindiqlari esa oddiy moyli muhitlarga mos keladi. Viton (FKM) o'rindiqlari yuqori samarali florokauchuk material sifatida yuqori haroratga (-20 daraja ~ 220 daraja) va kimyoviy korroziyaga qarshilikka ega. Ular neft-kimyo, yuqori haroratli yog 'va organik erituvchi muhitlar kabi og'ir stsenariylar uchun optimal tanlov bo'lib, yanada barqaror ishlash va uzoqroq xizmat qilish muddatiga ega.
Viton butterfly valve o'rindig'ini o'rnatish va almashtirish osonmi?
Bizning bir parcha qolipli Viton o'rindiqlarimiz tezda almashtirishni qo'llab-quvvatlaydi. Joyda o'rnatish va almashtirish uchun valfni to'liq qismlarga ajratish talab qilinmaydi, bu esa mehnat xarajatlarini va texnik xizmat ko'rsatishning to'xtab qolish vaqtini samarali ravishda tejaydi, bu muhandislik sotuvdan keyingi texnik xizmat ko'rsatish va partiyaviy uskunalarni almashtirish loyihalari uchun juda mos keladi.
Viton klapan o'rindig'iga qanday ish sharoitlari mos kelmaydi?
Viton o'rindiqlari kuchli gidroksidi, kuchli oksidlovchi kislota va ultra past haroratli toza suv muhitida uzoq muddatli xizmat ko'rsatish uchun mos emas. Biz sizning loyiha ehtiyojlaringizga mos keladigan haqiqiy ish sharoitingizga qarab EPDM va PTFE kabi tejamkor muqobil materiallarni tavsiya qilamiz.
